Angeregt durch die tollen Webcamfotos  auf https://www.foto-webcam.eu/ in Verbindung das unser DSL Anschluss auch in Uploadrichtung nun auch eine wesentlich höhere Bandbreite aufweist hatte ich seit Herbst 2017 den Gedanken die Mobotix M24 durch eine richtige Kamera zu ersetzen.

Unter der Rubrik Technik-Infos von https://www.foto-webcam.eu/ gibt es eine sehr gut gemachte Hilfestellung.

Kernelemente der Foto-Webcam sind:

  • eine Spiegelreflexkamera mit gutem Objektiv, in diesem Fall eine Canon 1100D
  • einen Raspberry 3
    • mit Shell- und Phyton Scripts zur Webcamsteuerung, Heizungssteuerung, Imageprocessing und FTP-Imageupload
    • Imagecapture mit ghoto2 and Imageprocessing mit convert
    • Crontab Einträgen
  • eine Aufsteckkarte mit Relais (Kamera an/aus, Heizung an/aus, System an/aus)
  • eine Platine mit Spannungswandler für Kamera und Heizung und internen und extern Temperaturfühlern

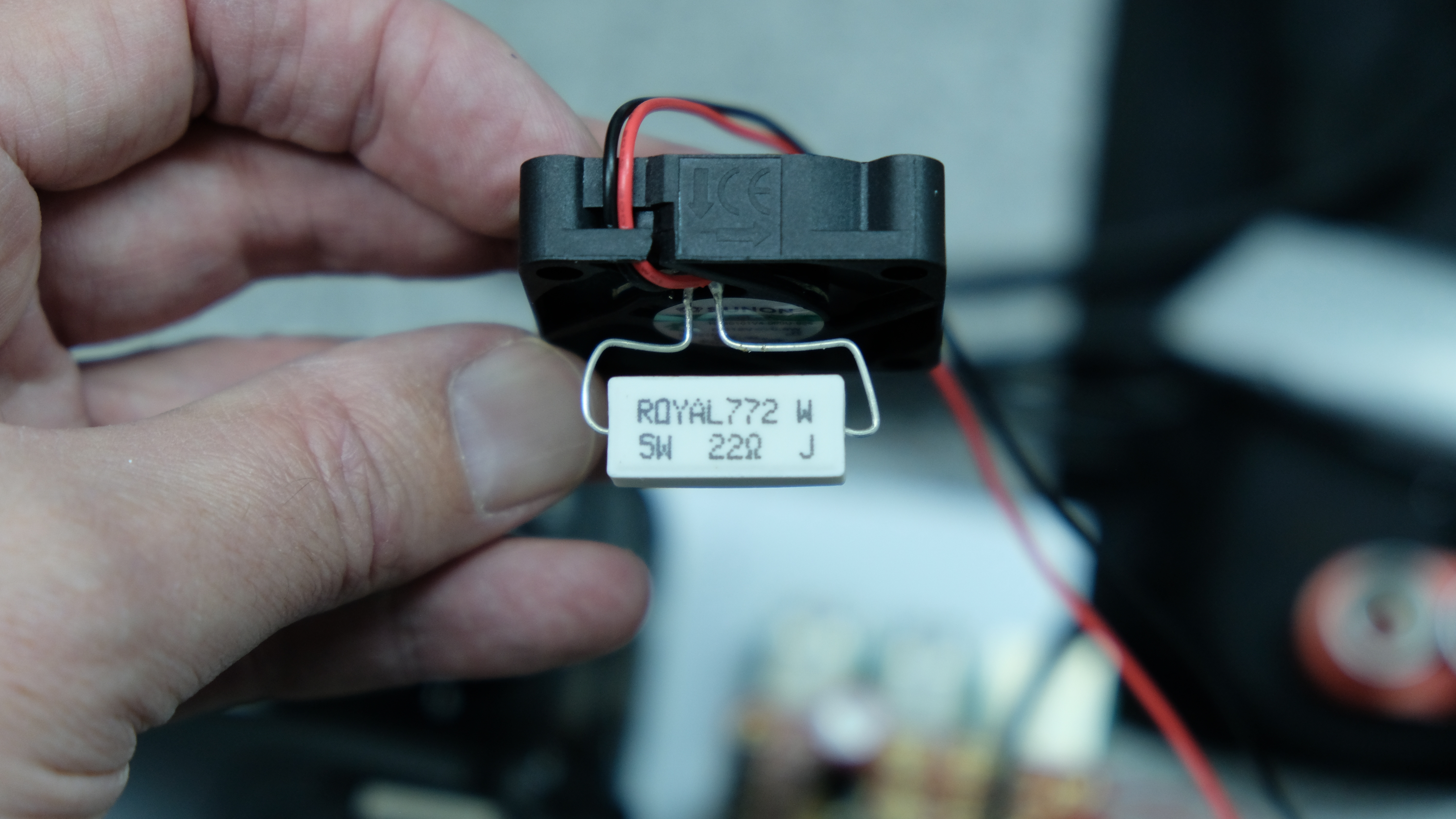

  • einem Lüfter mit Heizwiderstand zur Verhinderung von einer beschlagenen Scheibe
  • einem KG-Rohr DN200 mit Muffenstopfen als Gehäuse
  • einer Aufhängung für das KG-Rohr zur Wandbfestigung
  • einem PoE Splitter und Injektor zur Stromversorgung

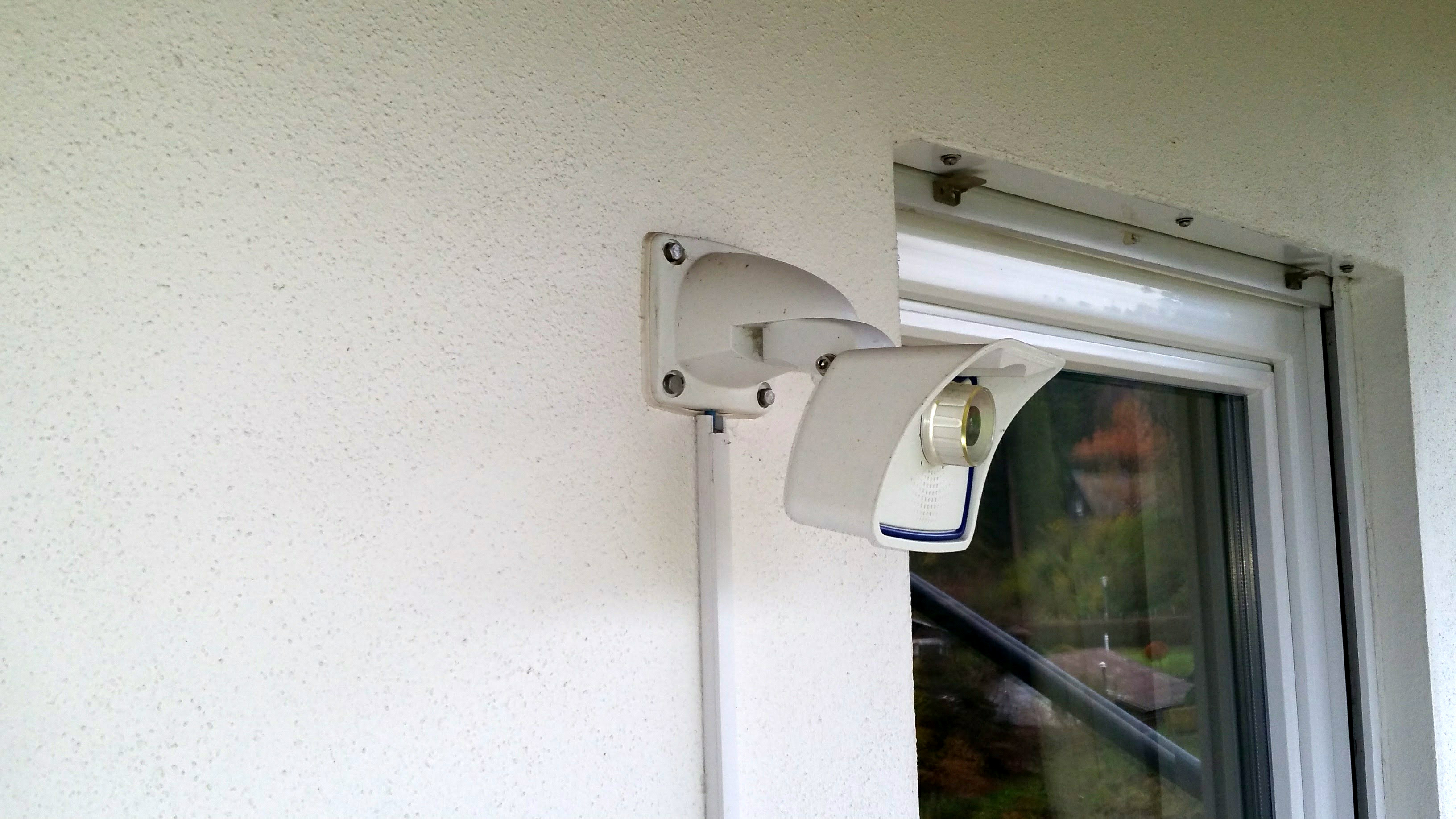

Die alte M24, seit 2011 in Betrieb muss weg

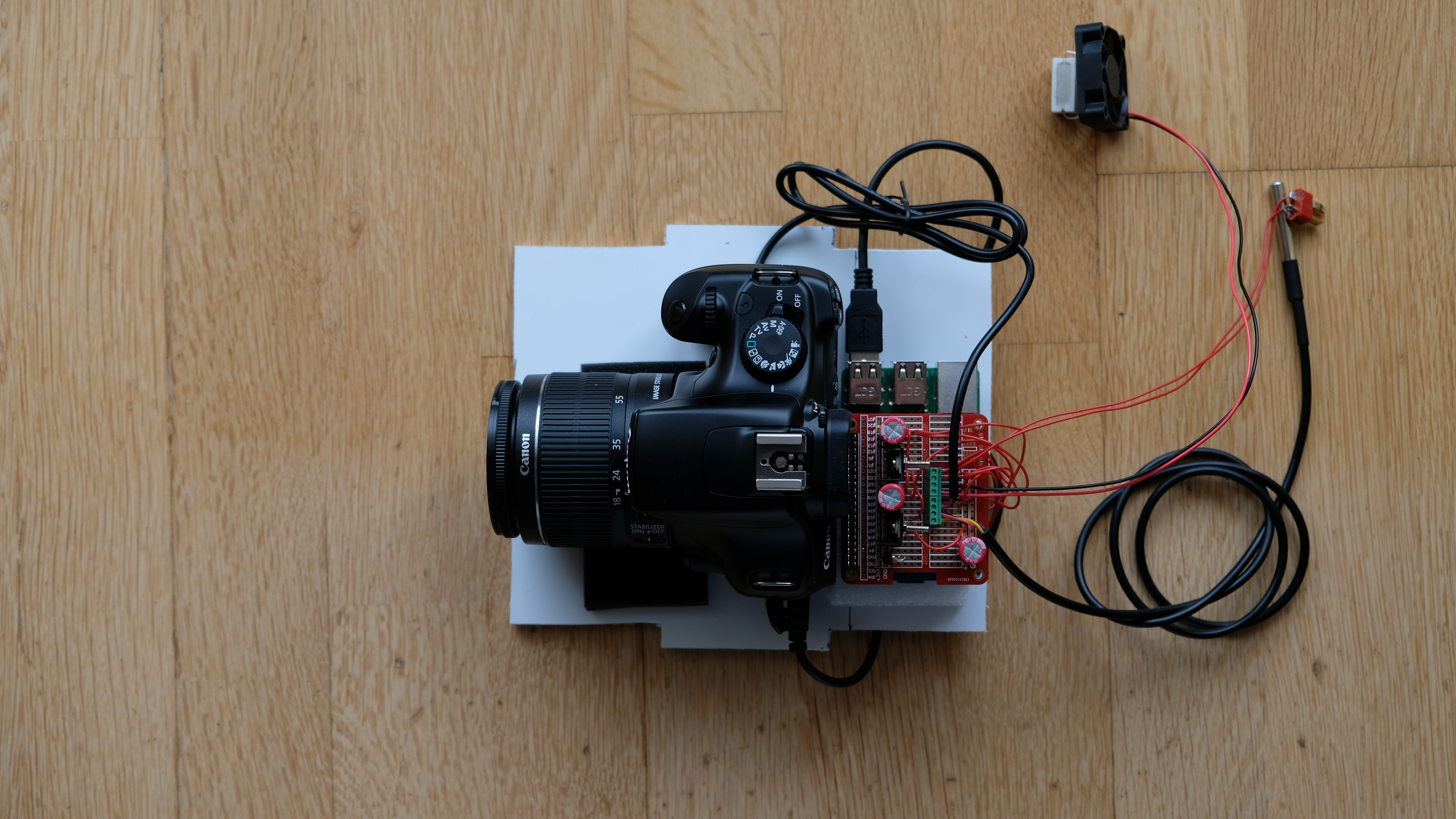

Canon 1100D auf Grundplatte mit Raspi 3, Relaiskarte und Spannungsversorgungskarte, Lüfter/Heizwiderstand und externem Temperaturfühler

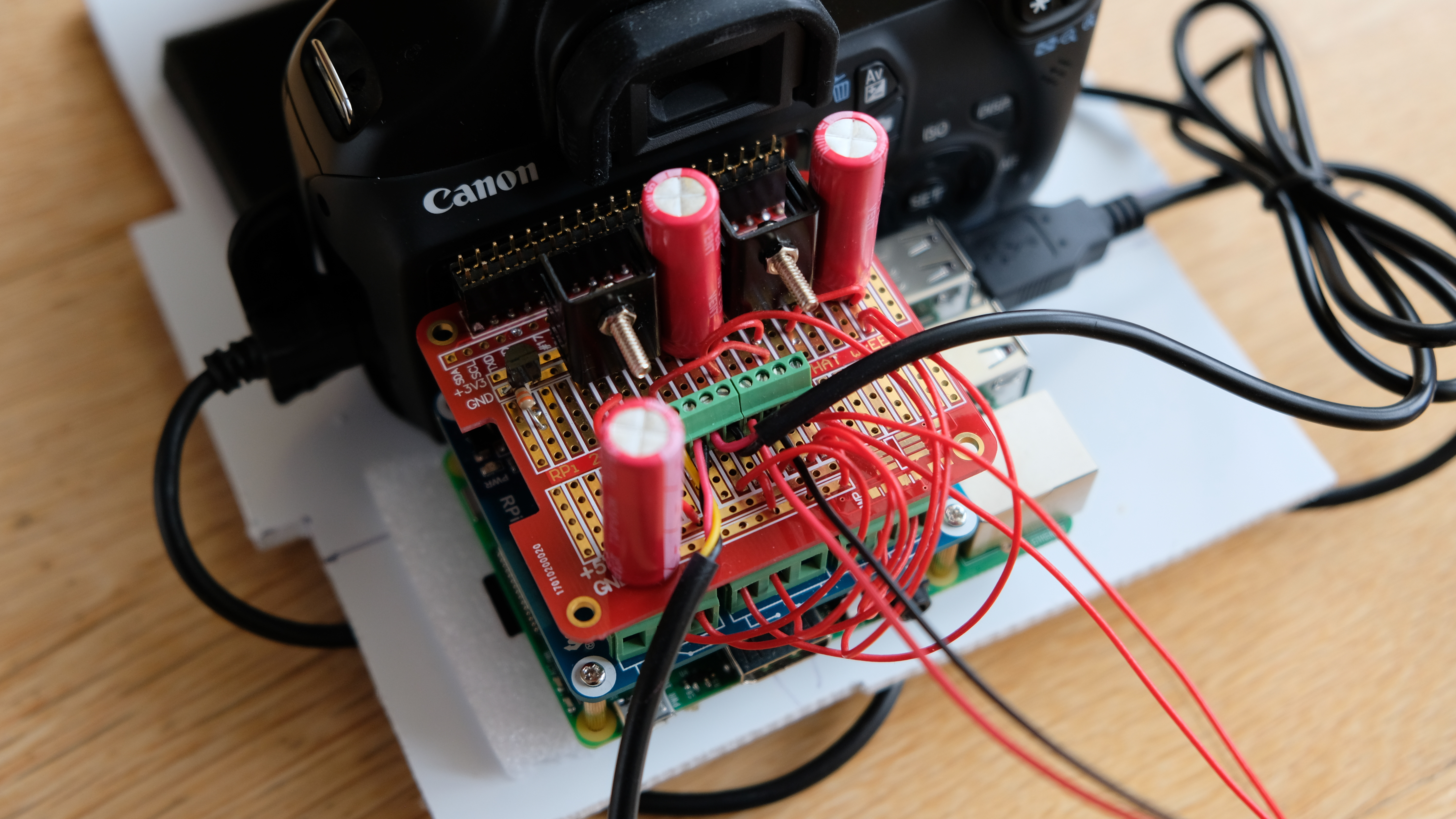

Im Vordergrund gestackt Raspi, Relaiskarte und Karte mit Spannungswandler für Kamera und Heizung.

Auf der Karte ist auch ein interner Temperatursensor und Anschluss für einen externen Temperatursensor.

Nicht gut gemacht und zu Verbessern: Die Spannungswandler werden bei Raumtemperatur ca 55degC warm

was nicht so optimal für die Stützkondensatoren ist.

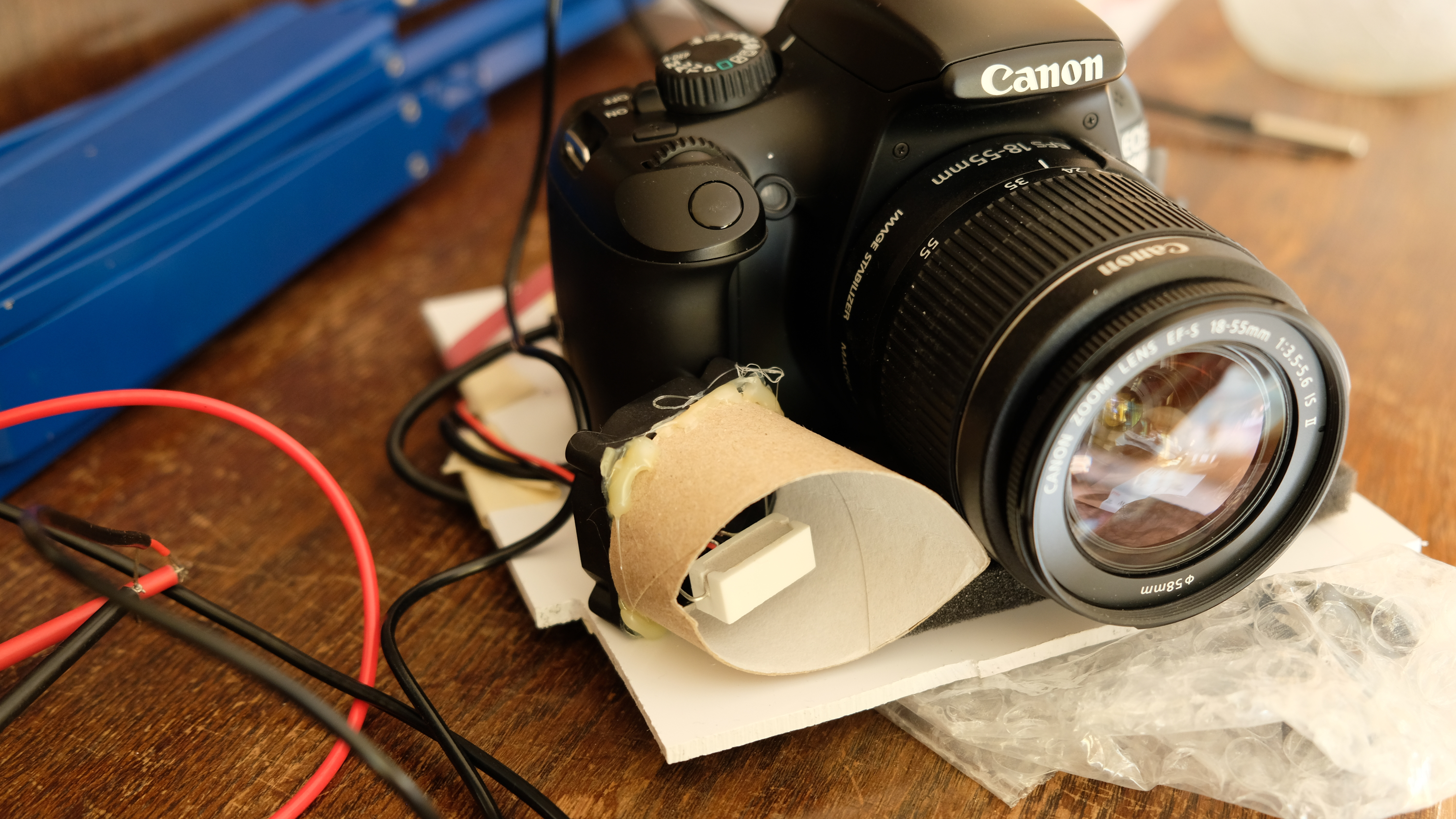

Mit einer angepassten Klopapierrolle dem Luftstrahl des Lüfters Führung geben.

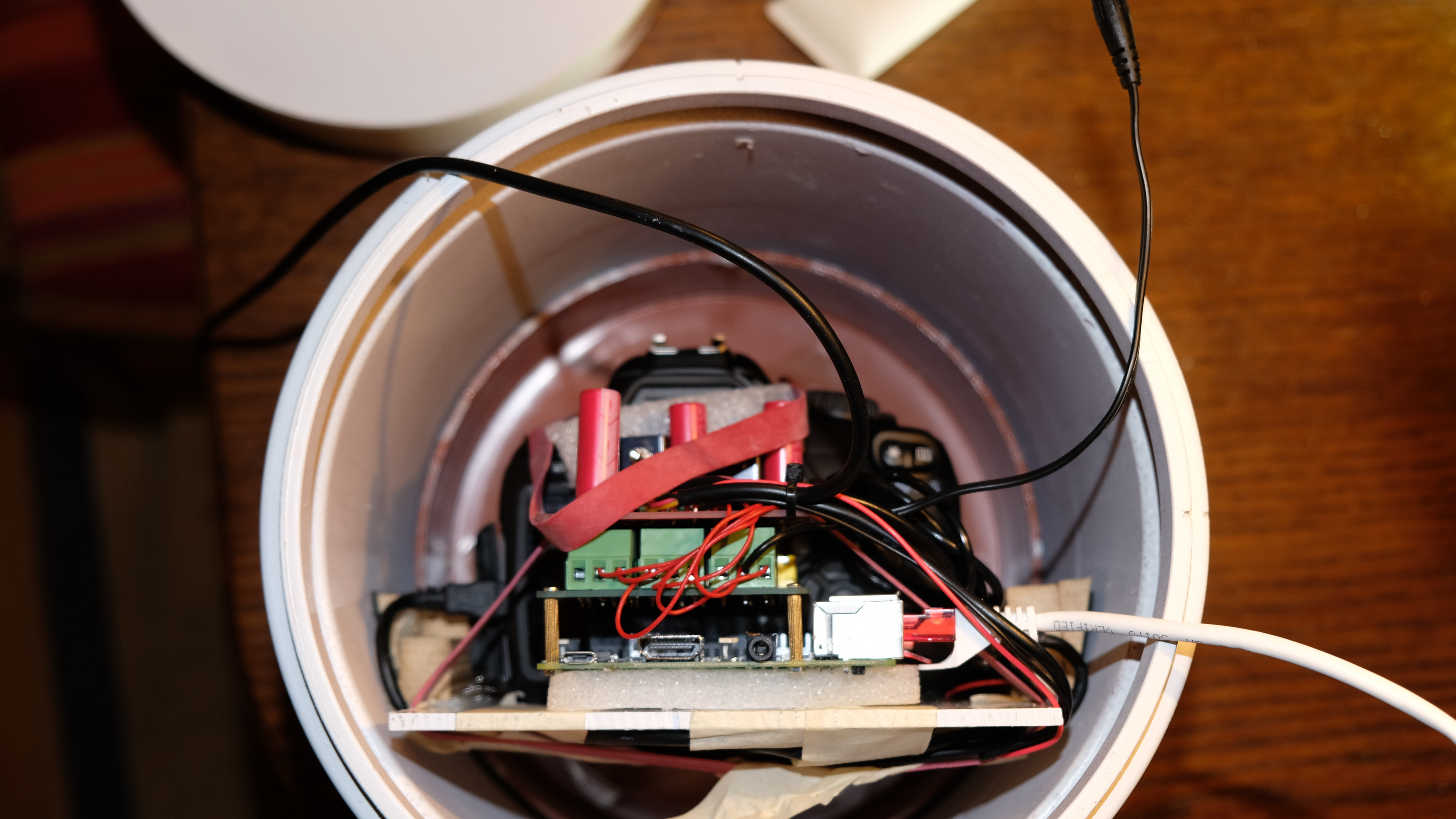

und ab in die Tonne. Obwohl es nicht so aussieht war das für mich der zeitaufwändigste Teil. Durch die Gummidichtungen am Muffenstopfen erreicht man eine sehr gute Abdichtung gegen Feuchtigkeit.



Und da hängt sie. Dadurch das Sie keinem starken Regenwassereinfluss ausgesetzt ist kein Schutz für den Lanconnector.
